Fein-Richtmaschinen
Die Fein-Richtmaschinen sind speziell zur Verarbeitung von dünnen Metallbändern geeignet. Diese gibt es als Teile-Richtmaschine oder zum Richten von Endlosbändern. Das Material wird in der Regel von einer Haspel zugeführt und entsprechend der Peripherie zugeführt. Der Ablauf ist Frequenzgeregelt über Bodenkontaktsensoren.

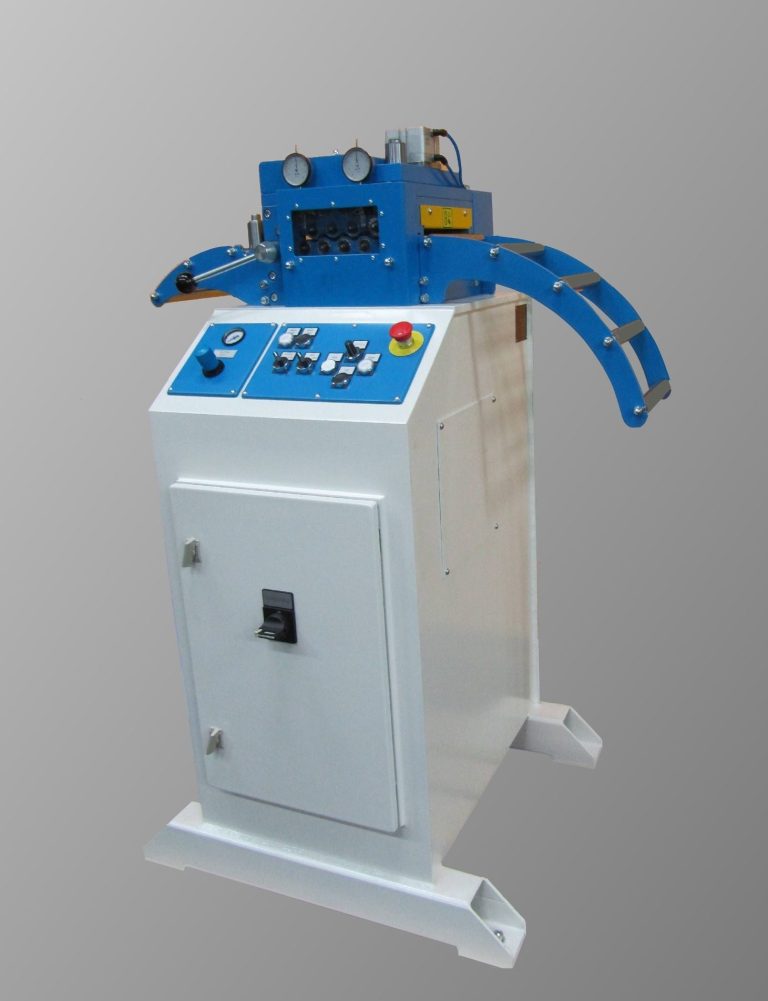

Modell Bandbreite Bandstärke Richtwalzen
Typ mm min/max Anzahl/ᴓ
R29/250/19 250 0,25-2,2 mm 19/29 mm
R29/360/19 360 0,25-2,0 mm 19/29 mm
R29/500/19 500 0,25-1,5 mm 19/29 mm
* Bandstärke bei voller Bandbreite (bei Re 300 Nmm²)
- Bandquerschnitt max. 500 Nmm² bei 300Nm
- Bandstärke von 0,25-2,2 mm
- Anzahl der Richtwalzen 19
- Angetrieben Richtwalzen 19
- Block Richtwalzenzustellung
- Richtwalzen ᴓ 58 mm

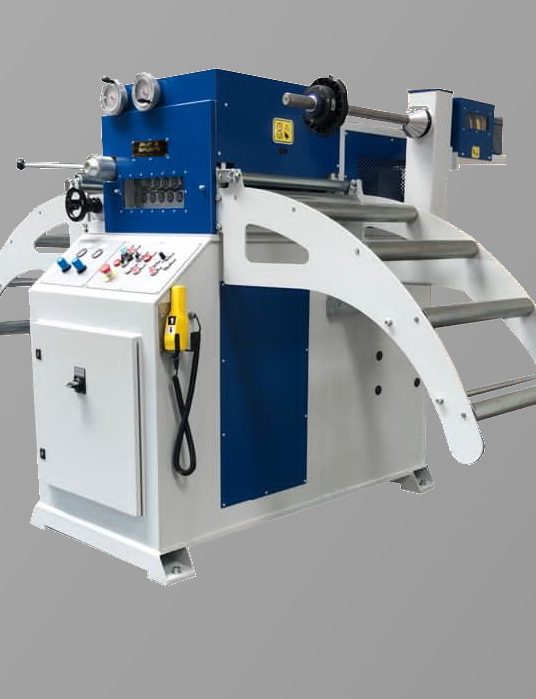

Modell Bandbreite Bandstärke Richtwalzen
Typ mm min/max* Anzahl/ᴓ
R32/100/ 7 100 0,30-2,5 mm 7/32 mm
R32/200/ 7 200 0,30-1,3 mm 7/32 mm
R32/100/13 100 0,25-2,5 mm 13/32 mm
R32/200/13 200 0,25-1,3 mm 13/32 mm
* Bandstärke bei voller Bandbreite (bei Re 300 Nmm²)
- Bandquerschnitt max. 250 mm² bei Re 300Nmm²
- Bandstärke von 0,25-2,5 mm
- Anzahl der Richtwalzen 7 und 13
- Block Richtwalzenzustellung
- Angetrieben Richtwalzen 4
- Richtwalzen ᴓ 32 mm

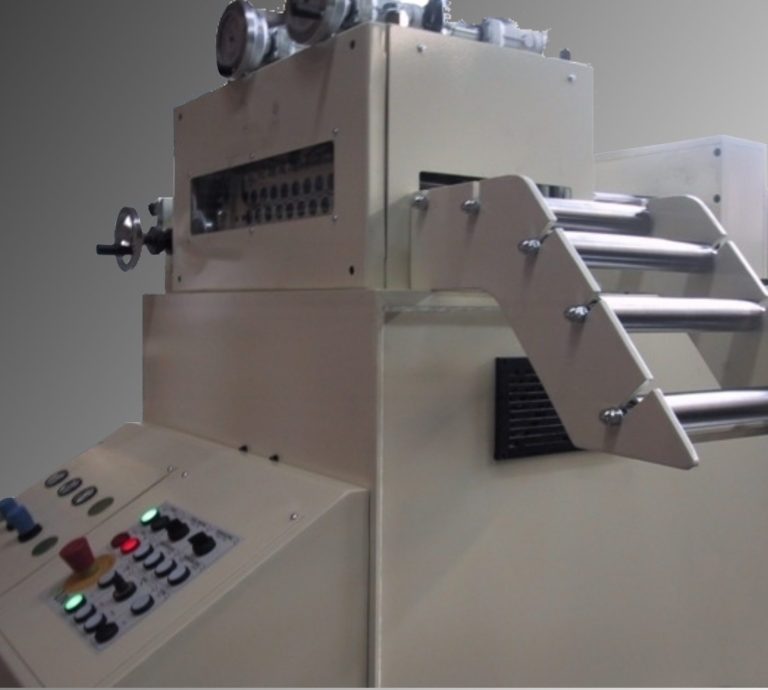

Modell Bandbreite Bandstärke Richtwalzen
Typ mm min/max* Anzahl/ᴓ
R45/ 200/ 9 250 0,4-2.2 mm 9/45 mm
R45/ 360/ 9 360 0,4-1,0 mm 9/45 mm
R45/ 500/ 9 500 0,4-0,8 mm 9/45 mm
R45/ 1500/11 1500 0,4-0,8 mm 11/45 mm
R45/ 200/19 250 0,4-2.2 mm 19/45 mm
R45/ 360/19 360 0,4-1,0 mm 19/45 mm
R45/ 500/19 500 0,4-0,8 mm 19/45 mm
* Bandstärke bei voller Bandbreite (bei Re 300 Nmm²)
- Bandquerschnitt max. 250 mm² bei Re 300Nmm²
- Bandstärke von 0,4-2,2 mm
- Anzahl der Richtwalzen 9-19
- Block Richtwalzenzustellung
- Angetrieben Richtwalzen 4
- Richtwalzen ᴓ 45 mm
- Zugwalzen ᴓ 63mm
