Universal Bandrichtmaschinen
Die Blechrichtmaschinen zur Verarbeitung von Metallbändern und Stangenmaterial. Diese gibt es als Teile-Richtmaschine oder zum Richten von Endlosbändern. Das Material wird dann von einer Haspel abgezogen und zur Peripherie vor transportiert. In der Regel Frequenzgesteuert über einen Bodenkontaktsensor.
Modell Bandbreite Bandstärke Richtwalzen
Typ mm min/max* Anzahl/ᴓ
R65/200/7 200 0,6-4,5 mm 7/65 mm
R65/360/7 360 0,6-2,8 mm 7/65 mm
R65/500/7 500 0,6-1,5 mm 7/65 mm
R65/900/7 900 0,6-1,0 mm 7/65 mm
* Bandstärke bei voller Bandbreite (bei Re 300 Nmm²)
- Bandquerschnitt max. 900 mm² bei Re 300Nmm²
- Bandstärke von 0,6-4,5 mm
- Anzahl der Richtwalzen 7
- Einzelrichtwalzen Zustellung
- Angetrieben Richtwalzen 4
- Richtwalzen ᴓ 65 mm

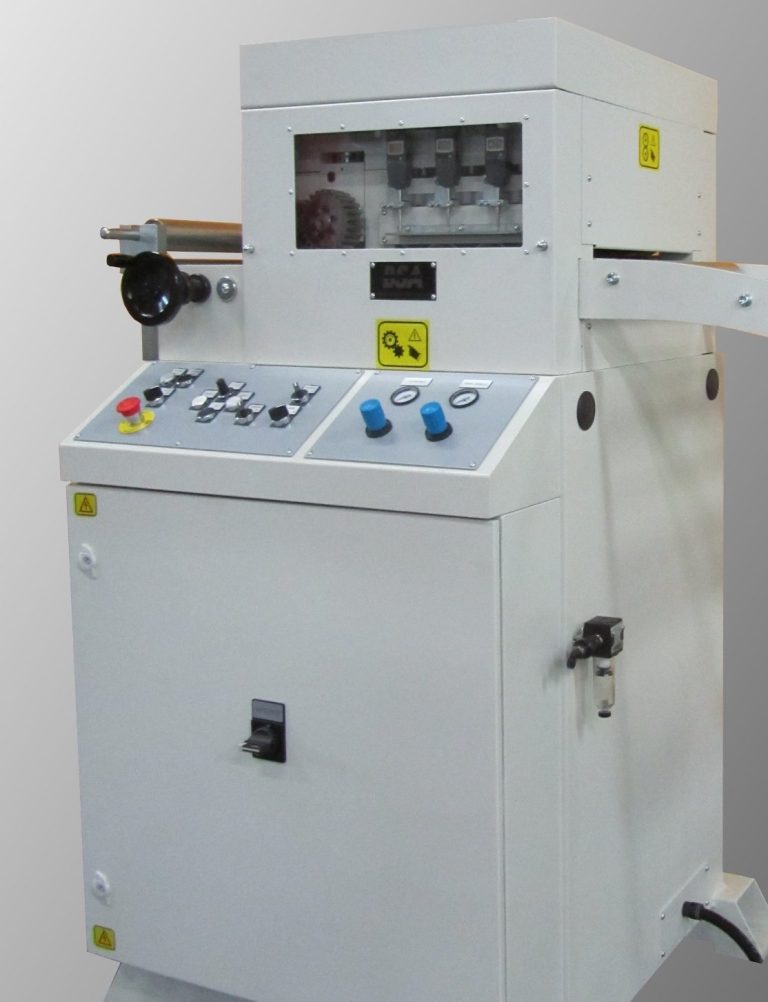

Modell Bandbreite Bandstärke Richtwalzen
Typ mm min/max* Anzahl/ᴓ
R80/200/7 200 0,8-7,0 mm 7/80 mm
R80/360/7 360 0,8-5,0 mm 7/80 mm
R80/500/7 500 0,8-3,0 mm 7/80 mm
R80/900/7 800 0,8-1,6 mm 7/80 mm
* Bandstärke bei voller Bandbreite (bei Re 300 Nmm²)
- Bandquerschnitt max. 1500 mm² bei Re 300Nmm²
- Bandstärke von 0,8-7,0 mm
- Anzahl der Richtwalzen 7
- Einzelrichtwalzen Zustellung
- Angetrieben Richtwalzen 4
- Richtwalzen ᴓ 80 mm
- Zugwalzen ᴓ 110 mm
Modell Bandbreite Bandstärke Richtwalzen
Typ mm min/max* Anzahl/ᴓ
R63/200/ 9 200 0,60-4,5 mm 9/63 mm
R63/360/ 9 360 0,60-2,8 mm 9/63 mm
R63/500/ 9 500 0,60-1,5 mm 9/63 mm
R63/360/19 360 0,60-2,5 mm 19/63 mm R63/500/19 500 0,60-1,3 mm 19/63 mm
R63/800/19 800 0,60-0,8 mm 19/63 mm
* Bandstärke bei voller Bandbreite (bei Re 300 Nmm²)
- Bandquerschnitt max. 600 Nmm² bei 300Nm
- Bandstärke von 0,55-4,5 mm
- Anzahl der Richtwalzen 9/19
- Angetrieben Richtwalzen 5/19
- Block Richtwalzenzustellung
- Richtwalzen ᴓ 63 mm
Modell Bandbreite Bandstärke Richtwalzen
Typ mm min/max * Anzahl/ᴓ
R90/ 360/9 360 0,8-5,0 mm 9/90 mm
R90/ 500/9 500 0,8-3,3 mm 9/90 mm
R90/ 800/9 800 0,8-1,5 mm 9/90 mm
R90/1000/9 1000 0,8-1,2 mm 9/90 mm
* Bandstärke bei voller Bandbreite ( bei 370 Nm² Festigkeit)
- Bandbreite: 360-1500 mm
- Banddicke:0,8-5,0 mm
- Querschnitt:1800 mm²
- Richtwalzen:9 ᴓ 90 mm
- Zugwalzen:2ᴓ 125 mm
Modell Bandbreite Bandstärke Richtwalzen
Typ mm min/max * Anzahl/ᴓ
R95/ 200/7 200 0,8-8,0 mm 7/95 mm
R95/ 360/7 360 0,8-6,0 mm 7/95 mm
R95/ 500/7 500 0,8-4,0 mm 7/95 mm
R95/ 800/7 800 0,8-2,0 mm 7/95 mm
R95/1000/7 1000 0,8-1,5 mm 7/95 mm
* Bandstärke bei voller Bandbreite ( bei 370 Nm² Festigkeit)
- Bandbreite:50-600 mm
- Banddicke:0,8-6,0 mm
- Querschnitt:1600 mm²
- Richtwalzen:9 ᴓ 95 mm
- Zugwalzen:2ᴓ 125 mm

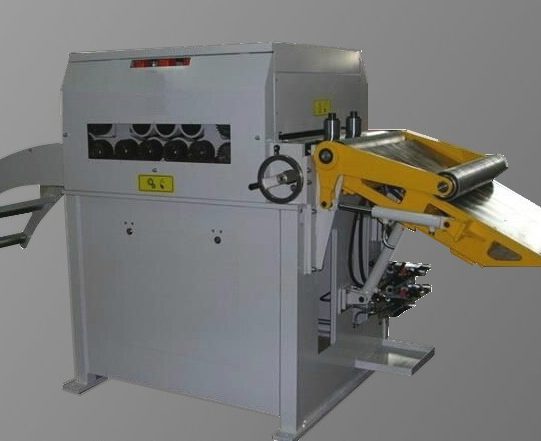

Modell Bandbreite Bandstärke Richtwalzen
Typ mm min/max * Anzahl/ᴓ
R125/ 500/7 500 1,2-5,5 mm 7/125 mm
R125/ 800/7 800 1,2-3,5 mm 7/125 mm
R125/1000/7 1000 1,2-3,0 mm 7/125 mm
* Bandstärke bei voller Bandbreite ( bei 370 Nm² Festigkeit)
- Bandbreite:50-1000 mm
- Banddicke:1,2-6,0 mm
- Querschnitt:3000 mm²
- Richtwalzen:7 ᴓ 125 mm
- Zugwalzen: ᴓ 145 mm
